층간소음분야 / 바닥충격음 차단 인정구조 HOME > 사업소개 > 층간소음분야


ECOPOR 인정구조 SYSTEM이란
흡수성이 낮고, 단열 성능이 우수한 흑연 중합 발포폴리스틸렌을 통해 동탄성계수를 낮추어, 공동주택의 층간 소음 차단 성능을
향상시킨 복합 제품이다.

본 구조는 다음과 같은 특징을 지닌다.
- 첫째 : 뜬 바닥구조의 공진주파수를 35Hz 이내로 낮춤으로서 60Hz 이상의 바닥충격음을 효과적으로 차단하였다.
- 둘째 : 복합제품에 사용하는 모든 소재의 흡수성이 낮아 온돌마루의 뒤틀림 같은 하자 발생 문제가 없다.
- 셋째 : 경량기포 콘크리트를 사용하는 기존의 공법과 유사하여 적용이 쉽다.
- 넷째 : 온돌구조 전체의 열관류율이 법적 기준의 65% 내외로 낮아서 에너지 절약에 효과적이다.

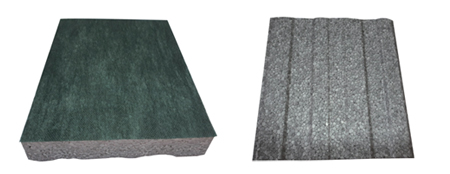

제품의 특징
규
격		 두께 (T) 복합구조 20T / 30T / 60T
형상, 크기, 색상 판넬형태 850~870mm X 1,730~1,750mm / 은회색
열전도율
(kcal/mh℃)		 ECOPOR(ECOPLUS) 열전도율 0.034W/m.K(0.029㎉/mh℃)이하
→ 단열 "가"등급제품으로서 에너지 효율 우수
제품의 구성 흑연 중합 폴리스틸렌(ECOPOR)
제품의 특징 1) 탁월한 차음성과 단열성 우수
→ 병형구조로서 음의 흡수역할 및 상부 충격음 완충작용의 활성화 구조로 소음 저감성이 우수
→ 슈퍼단열재를 사용한것으로서 국내 방진재중 최고의 단열성제품
→ 제품내에 함유된 적외선 흡수체 또는 적외선 반사체를 이용 수분함유 감쇄
2) 동탄성계수 우수(방진성능 평가의 주요항목)
특허 /
제품인증 /
품질보증		 1) 고탄성 연질 스티로폴판 및 그의 제조방법
2) ISO인증 취득 3) KS인증 취득 4) 품질경영시스템인증서
5) 바닥충격음 인정구조 취득
시공성 1) 국부적 눌림에 복원력이 강하여 후속공정 작업시 파손이 적음
2) 면 밀도가 낮아 추가하중이 거의 없고, 건축구조물의 구조적 안정성이 향상
3) 소음진동 전문회사가 직접 시공관리함으로서 최상의 품질 확보


에스아이판 바닥충격음 인정구조 현황표

EPS류 단일제품
구분 30mm 구조
ECO30B-210 L1-ECO30B-210 S6-HB30B5-210
제품
구성		 형상
(사진)
특징 단열 "가" 등급 단열 "가" 등급 단열 "가" 등급
바닥
구조		 구성 마감모르터 40mm
+ 경량기포콘크리트 40mm
+ ECO30B 완충재 30mm
+ 콘크리트 슬래브 210mm		 마감모르터 40mm
+ 경량기포콘크리트 40mm
+ ECO30B 완충재 30mm
+ 콘크리트 슬래브 210mm

마감모르터 40mm
+ 경량기포콘크리트 40mm
+ HB30B5 완충재 30mm
+ 콘크리트 슬래브 210mm

총두께 320mm 320mm 320mm
인정기관 한국건설기술연구원 한국토지주택공사 한국건설기술연구원
충격음
성능		 경량 1급 1급 1급
중량 3급 3급 3급

구분 30mm 구조
S3-MU30B3-280 S2-HB30B1-210 S7-HB30B8-210
제품
구성		 형상
(사진)
특징 중공무량판 슬래브구조
단열 "가" 등급		 단열 "가" 등급 단열 "가" 등급
바닥
구조		 구성 마감모르터 40mm
+ 경량기포콘크리트 40mm
+ MU30B3 완충재 30mm
+ 무량판(중공)슬래브 280mm
(이방향중공슬래브)		 마감모르터 40mm
+ 경량기포콘크리트 40mm
+ HB30B1 완충재 30mm
+ 콘크리트 슬래브 210mm

마감모르터 40mm
+ 경량기포콘크리트 40mm
+ HB30B8 완충재 30mm
+ 콘크리트 슬래브 210mm

총두께 390mm 320mm 320mm
인정기관 한국건설기술연구원 한국건설기술연구원 한국건설기술연구원
충격음
성능		 경량 1급 1급 1급
중량 3급 3급 2급

구분 (주)에스아이판 비고
제품 인정명 30T / L4-SIB30A-210
제품 등급 경량 1등금 / 중량 3등급 한국토지주택공사 인정
제품 모형
마감몰탈 강도 마감몰탈 28일 압축강도 13.8N/㎟ 이상 KSL5105
경량기포 강도 경량기포 28일 압축강도 1.4N/㎟ 이상 (0.5품) KSF4039
물 결합재비 마감몰탈 물 결합재비(W/C) 70% 이하
중량충격음 측정방법 뱅 머신 인정
특기사항 흡수성이 낮고, 단열 성능이 우수한 흑연 중합 발포 폴리스틸렌을 기본소재로 이용한 제품
1. 저강도 몰탈로 시공한 제품으로써 실 시공 현장에 가장 적합한 구조
→ 고강도 몰탈 시공 불 필요
2. 하부요철(웨이브)를 통한 동탄성 부여 및 우수
3. 흑연 중합 원료 사용으로 단열성 우수 (0.034W/m.k 이하)
4. 마감몰탈 물 결합재비(W/C) 70% 이하 시공 인정 취득 국내 유일 제품		 국토교통부고시
제2019-622호
기준적용 30T 최초
중량 3등급 인정


EVA 단일제품
구분 20mm 구조 30mm 구조
PA201-210 L2-PA30B1-210 S6-EV30B-210
제품
구성		 형상
(사진)
특징 단열 "나" 등급 단판구조 단열 "나" 등급 단판구조 단열 "나" 등급 단판구조
소재 Ethylene Vinyl Acetate
합성발포고무(EVA) 20mm		 Ethylene Vinyl Acetate
합성발포고무(EVA) 30mm		 Ethylene Vinyl Acetate
합성발포고무(EVA) 30mm
바닥
구조		 구성 마감몰탈 40mm
+ 경량기포콘크리트 40mm
+ NPAD20 완충재 20mm
+ 콘크리트 슬래브 210mm		 마감몰탈 40mm
+ 경량기포콘크리트 40mm
+ PA30B1 완충재 30mm
+ 콘크리트 슬래브 210mm

마감모르터 40mm
+ 경량기포콘크리트 40mm
+ EV30B 완충재 30mm
+ 콘크리트 슬래브 210mm

총두께 310mm 320mm 320mm
인정기관 한국건설기술연구원 한국건설기술연구원 한국건설기술연구원
충격음
성능		 경량 3급 1급 1급
중량 4급 4급 3급


EPS+EVA 복합제품
구분 30mm 구조 40mm 구조
ECO-BH302N-210 BH40B-210
제품
구성		 형상
(사진)
특징 단열 "가" 등급이용 이중, 복합구조 단열 "가" 등급이용 이중, 복합구조
소재 단열완충재 ECOPOR(비드2종) 10mm
+EVA 20mm (상부 부직포 마감)		 단열완충재 ECOPOR(비드2종) 10mm
+EVA 20mm (상부 부직포 마감)
바닥
구조		 구성 마감몰탈 40mm
+ 경량기포콘크리트 40mm
+ ECO10N 10mm
+ PAD 완충재 20mm
+ 콘크리트 슬래브 210mm		 마감몰탈 40mm
+ 경량기포콘크리트 30mm
+ 단열보드 20mm
+ PAD 완충재 20mm
+ 콘크리트 슬래브 210mm
총두께 320mm 320mm
인정기관 한국건설기술연구원 한국건설기술연구원
충격음
성능		 경량 1급 1급
중량 3급 3급

구분 60mm 구조
S6-HB60B2-210 ECO-BH602-210 S6-OP60B2-210
제품
구성		 형상
(사진)
특징 단열 "가" 등급이용 이중, 복합구조 단열 "가" 등급이용 이중, 복합구조 단열 "가" 등급이용 이중, 복합구조
소재 단열완충재 ECOPOR(비드2종) 40mm
+EVA 20mm (상부 부직포 마감)		 단열완충재 ECOPOR(비드2종) 30mm
+EVA 30mm (상부 부직포 마감)		 단열완충재 ECOPOR(비드2종) 30mm
+EVA 30mm (상부 부직포 마감)
바닥
구조		 구성 마감몰탈 40mm
+ ECO BOARD 40mm
+ EV20B2 완충재 20mm
+ 콘크리트 슬래브 210mm		 마감몰탈 40mm
+ 단열보드 30mm
+ EPAD 완충재 30mm
+ 콘크리트 슬래브 210mm

마감몰탈 40mm
+ ECO BOARD 30mm
+ EV30B2 완충재 30mm
+ 콘크리트 슬래브 210mm

총두께 310mm 310mm 310mm
인정기관 한국건설기술연구원 한국건설기술연구원 한국건설기술연구원
충격음
성능		 경량 1급 1급 1급
중량 2급 1급 2급
